Point To Multi Point

Pengaturan AP

1. Setting IP terlebih dahulu dengan mengklik IP kemudian klik Addresses.

2. Kemudian klik + (Add) untuk menambahkan IP Address. Kita tambahkan 2 IP untuk Ether2 dan Wlan1. Jika sudah, klik Apply lalu OK.

3. Sekarang kita akan membuat Security Profiles dengan mengklik Wireless

4. Kemudian Security Profiles, setelah itu klik + (Add) untuk menambahkan Security Profiles yang baru.

5. Selanjutnya, kita bisa menggunakan nama default atau memasukkan nama baru pada kolom Name. Lalu kita masukkan password yang kita inginkan di kolom Password yang sudah saya tandai, kita bisa masukkan password pada 1 kolom saja atau bisa juga memasukkan di 2 kolom password yang sudah saya tandai dengan menggunakan password yang sama. Jika sudah, klik Apply lalu OK.

NB : SSID dan Security Profile harus sama antara AP dengan Station.

6. Kemudian kita setting Interface Wlan1 dengan cara klik Interfaces.

7. Kemudian, sebelum kita setting kita aktifkan terlebih dahulu Wlan1, dengan mengklik Wlan1 lalu klik tanda ceklis.

8. Kemudian untuk melakukan setting, kita klik 2x pada Wlan1. Selanjutnya klik Wireless, karena saat ini kita bertindak sebagai AP/Server maka pada kolom Mode kita pilih ap bridge. Lalu pada kolom Band kali ini kita gunakan 2GHz-B/G. Untuk kolom SSID danRadio Name kita bisa mengisinya dengan nama yang kita inginkan. Selanjutnya pada kolom Security Profile kita ubah menjadi Security Profile yang sudah kita buat tadi. Jika sudah, klik Apply lalu OK.

Pengaturan Station

     Yang berbeda dari AP dan Station disini terdapat pada IP dan setting Interface Wlan1. Jangan lupa untuk menambahkan Security Profile pada AP, samakan kolom Name dan kolom Password pada Station dengan yang ada di AP.

     A. IP, untuk menyetting IP pada Station sama seperti langkah-langkah menyetting IP pada AP.

Station 1

Station 1

Station 2

Station 2


Interface Wlan1

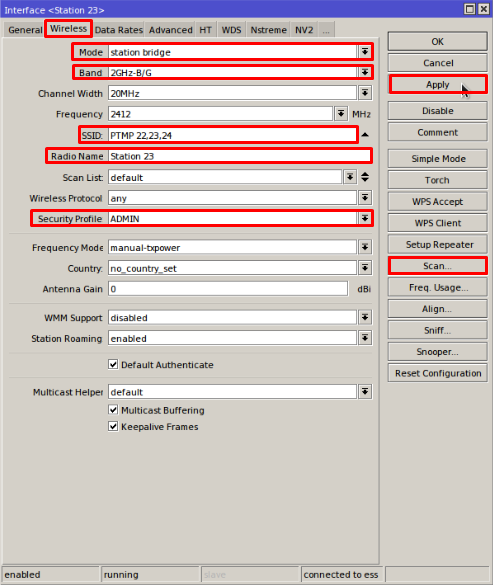

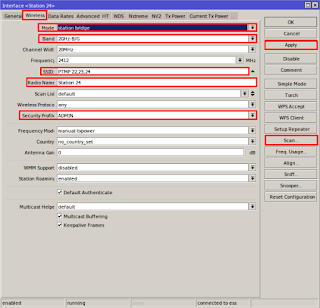

     B. Interface Wlan1, untuk menyetting Interface Wlan1 pada Station sama seperti langkah-langkah menyetting Interface Wlan1 pada AP. Yang diubah hanyalah Radio Name dan Mode. Karena saat ini kita menjadi Station maka pada kolom Mode kita ubah menjadi station bridge. Jika sudah, Klik Apply lalu Scanuntuk mencari SSID AP. Jika sudah terlihat, klik SSIDnya kemudian klik Connect.

Station 1

Station 2

Station 1

Station 2

Bukti Jika Station Sudah Terhubung Dengan AP

1. Pada Registration AP terdapat 2 Station

2. Station dapat meng-PING AP dan sebaliknya.

Station 1

Station 2
